انواع کابل های ابزار دقیق در بازار
با شناخت کافی درباره انواع کابل های ابزار دقیق موجود در بازار میتوانید بهترین محصول را برای پروژه خود برگزینید. تطبیق اطلاعات فنی هر پروژه با مشخصات کابلهای مورد نیاز آن، کار حرفه ای هاست.
آنچه در این مقاله می‌خوانید:
تقریبا میتوان گفت هر جا که فرآیندهای تولید، پردازش، بازخورد، اندازه گیری و کنترل توسط ادوات، حسگرها و ابزارآلات الکترونیکی انجام میپذیرد، رد پای کابلهای ابزار دقیق محسوس خواهد بود. تفاوتی که در ویژگیهای فنی این تجهیزات وجود دارد ما را به سمتی سوق میدهد که کابلی مناسب پیشنهاد دهیم و از این منظر با تنوع رو به رو باشیم.
انواع کابل های ابزار دقیق
اولین نکته در بیان انواع کابل، معیاریست که برای دسته بندی به کار گرفته میشود. برای کابلهای ابزار دقیق میتوانیم تنوع را با توجه به شاخصه های زیر اعلام کنیم :
- هادی : مس ساده یا مس قلع اندود افشان یا نیمه افشان
- عایق : پی وی سی، پلی اتیلن، XLPE و یا سیلیکون رابر
- آرمور (در صورت وجود) : مفتول، نوار یا بافت فولادی
- روکش : PVC، PE، SIR یا HFFR
- شیلد : متشکل از یک لایه نوار پلی استر به همراه سیم تخلیه (ارت) و پوششی از فویل آلومینیومی که یا به صورت زوجی و کلی (ISCR & OSCR) در ساختار کابل وجود دارد و یا تنها کلی (OSCR)
- تعداد زوج رشته ها : متغیر، مانند 1، 2، 4، 8، 12 و 24
- سطح مقاطع هادیها : 0.5، 0.75، 1 یا 1.5 میلیمتر مربع

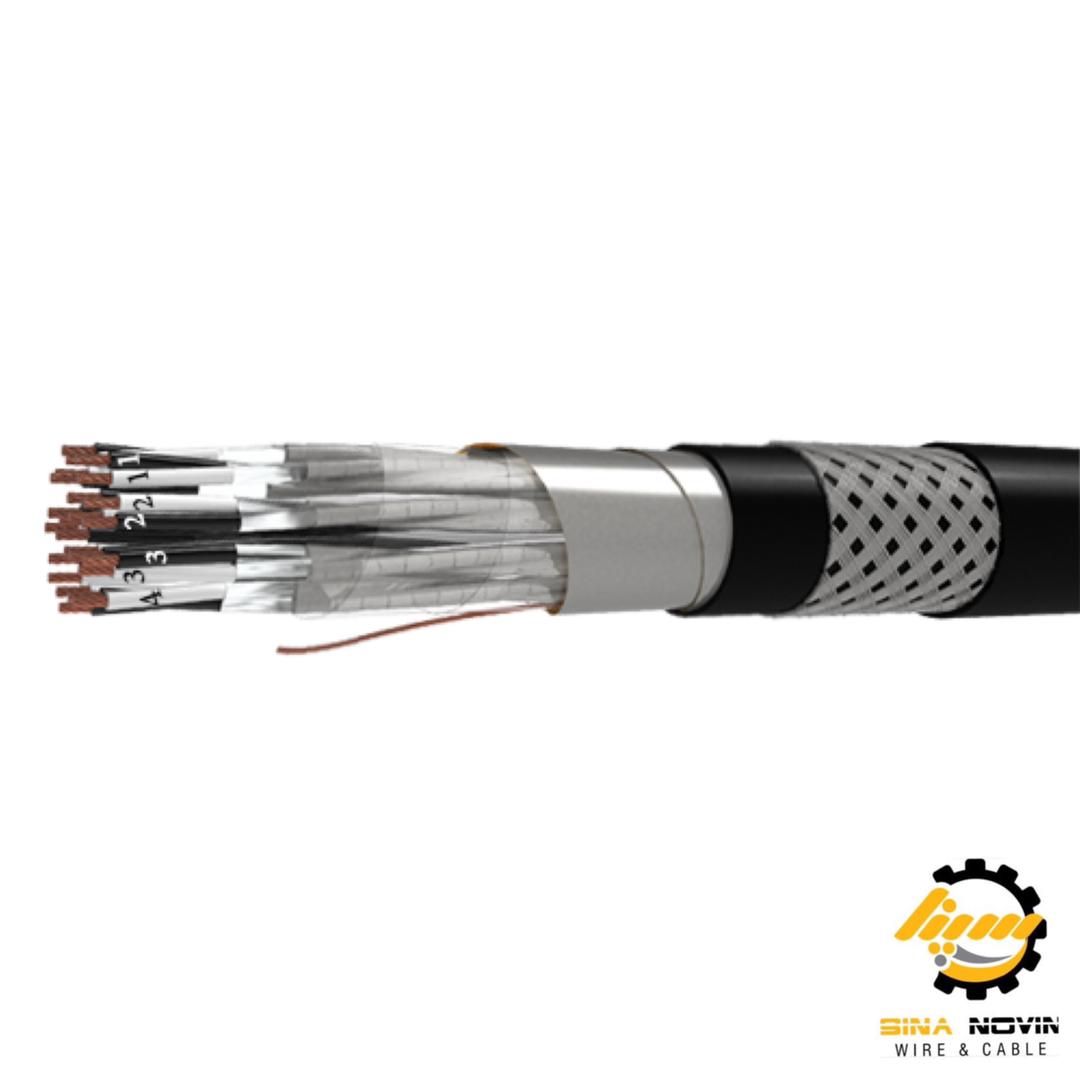

ساختار اجزای کابلهای ابزار دقیق
در ادامه نگاهی خواهیم انداخت بر ساختار لایه های چند نمونه از انواع کابل ابزار دقیق از طریق حروف اختصاری استاندارد و توضیح مختصری درباره هر یک از آنها :
- Cu/PVC/OSCR/PVC : کابل ابزار دقیق با عایق و روکش پی وی سی و شیلد کلی مناسب تجهیزات دیجیتال
- Cu/XLPE/ISCR/OSCR/PVC : کابل با عایق XLPE و شیلد زوجی و کلی مناسب تجهیزات ابزار دقیق آنالوگ
- Cu/XLPE/ISCR/OSCR/PVC/SWA/PVC : کابل ابزار دقیق با زره سیمی از جنس فولاد
- Cu/MGT/XLPE/OSCR/HFFR : کابل با نوار میکا، عایق پلی اتیلن کراسلینک و روکش بدون هالوژن و مقاوم در برابر آتش
- TiCU/SIR/OSCR/SIR/SWB : کابل ابزار دقیق با عایق و روکش نسوز سیلیکونی، شیلد کلی و بافت زره فولادی
