در جهان کابل‌ها که در مقالات قبلی به طور مفصل آنها را شرح داده‌ایم صحبت کردیم که کابل‌ها انواع مختلفی دارند و بسته به نوع آنها کاربردهای مختلفی نیز دارند. اگر چه ممکن است  کابل‌ها از نظر ظاهری هم شکل باشند اما طراحی‌ها و ساختارهای متفاوتی از هم دارند که هم می‌توان متوجه شد چه نوع کابلی برای چه کاری مناسب هستند.کابل فشار متوسط یا کابل قدرت MV جریان الکتریکی  تک و یا سه فاز را با ولتاژ نامی 6-30 کیلو ولت در پست‌های خطوط جریان برق توزیع می‌کند. از این نوع کابل می‌توان در شبکه‌های عمومی و صنعتی، تأسیسات داخلی و خارجی و به شکل دفن در زمین و یا داخل کانال استفاده نمود.

این دسته از کابل‌ها از جنس مس و آلومینیوم به صورت تک رشته و سه رشته تولید می‌شوند. از این نوع کابل می‌توان برای تأمین برق ساختمان‌های تجاری و مسکونی و همچنین مدارهای توزیع برق صنعتی استفاده نمود.

این کابل‌ها برای استفاده در محیط داخلی، نصب در داخل ساختمان با رعایت مقررات مربوطه و استفاده در کانال یا ترانشه، زیر زمین به صورت دفن مستقیم در زیر خاک خشک یا مرطوب و در سینی‌های کابل برای ساختمان‌های صنعتی، تابلو برق و نیروگاه‌ها و همچنین نصب در فضای آزاد مناسب هستند.برای خرید انواع کابل برق میتوانید به قسمت محصولات این وب سایت مراجعه نمایید.

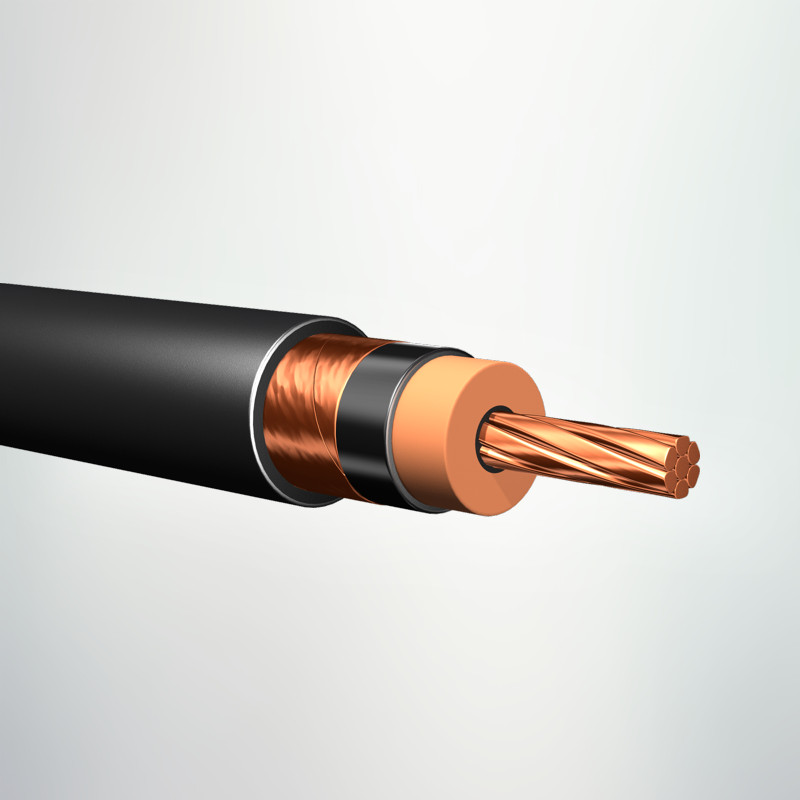

بررسی ساختار کابل فشار متوسط

کابل‌های فشار متوسط آر چند لایه تشکیل می‌شوند. که هر لایه وظیفه را دارا می‌باشد که در ادامه آن را شرح خواهیم داد. این کابل متشکل از هادی، اسکرین هادی، عایق، اسکرین عایق، شیلد و شیت یا غلاف بیرونی می‌باشد.

هادی این نوع کابل از مس آنیل شده و یا آلومینیم ساخته شده است و معمولاً طراحی‌های متفاوتی در ساخت هادی به کار برده می‌شود که رایج‌ترین آن Milliken گه هادی‌های چند جزئی هستند و  هادی‌ها به هم تابیده شده منظم و فشرده هستند.

عایق این محصول از جنس XLPE  با ضخامت مناسب می‌باشد تا بتواند الزامات الکتریکی و فیزیکی مشخص شده توسط استانداردهای بین‌المللی را تأمین کند. این لایه باید دارای کیفیت بالا و مقاومت بالا در برابر گرما و رطوبت را داشته باشد. عایق این نوع کابل برای نصب در مکان‌های که دمای بیش از 90 درجه در حالت عادی دارند و 130 درجه در حالت اضطراری در شرایط اتصال کوتاه مناسب هستند.

در لایه بعد، اسکرین عایق با همان عملکرد اسکرین هادی قرار دارد. اسکرین عایق باید مستقیماً روی عایق اعمال شده و از یک ترکیب نیمه رسانای اکسترود شده بر روی عایق تشکیل می‌شود.

وقتی ولتاژ از ده ولت به بالاتر می‌رسد یک شیلد فلزی جهت خنثی کردن میدان‌های الکتریکی لازم است در نتیجه در کابل متوسط بعد از اسکرین عایق یک شیلد طراحی شده است تا بتواند جریان شارژ خازنی را بازگشت دهد و جریان خطای زمین را هدایت کند. همچنین در صورت بروز خطا تا زمان خاموش شدن سیستم، کاهش تأثیر الکتریکی در محیط اطراف کابل و همچنین حفاظت در برابر تماس تصادفی در ساختار کابل را انجام می‌دهد.

لایه آخر شیت یا غلاف بیرونی می‌باشد که این لایه باعث حفاظت بیشتر کابل در برابر آسیب‌های مکانیکی و حفاظت در برابر خوردگی ناشی از رطوبت می‌گردد. از این رو جنس این لایه باید به طوری باشد که در برابر جوندگی موش‌ها، موریانه و هیدروکربن‌ها مقاومت کنند جنس این لایه از ترکیب ترمو پلاستیک (پی وی سی، پلی اتیلن یا مواد مشابه) ساخته شده و بر روی کابل قرار گیرد.

انواع کابل فشار متوسط

کابل فشار متوسط در انواع معمولی

• N2XSY
• NA2XSY
• N2XSEY
• NA2XSEY

کابل فشار متوسط مسلح

• • N2XSYRY
  • N2XSYBY
  • N2XSEYRY
  • N2XSEYBY
  • NA2XSYRY
  • NA2XSYBY
  • NA2XSEYRY
  • NA2XSEYBY

کابل فشار متوسط مسلح و سربی

• • N2XSYKYRY
  • N2XSYKYBY
  • N2XSEKYRY
  • N2XSEKYBY
  • NA2XSYKYRY
  • NA2XSYKYBY
  • NA2XSEKYRY
  • NA2XSEKYBY

بیشتر بخوانید:انواع سیم و کابل و تفاوت آنها

نحوه کد گذاری کابل فشار متوسط

برای در بهتر کابل‌ها از یکدیگر آنها را کد گذاری می‌کنند این نوع کابل نیز دارای کدهای است که به را درک آب در ادامه آن را شرح خواهیم داد

رشته:
N : کابل با هادی مسی
:NA کابل نرم شده با سیم آلومینیومی
Y: عایق از نوع پلی وینیل کلراید (PVC) (اولین در ردیف علامتگذاری)
2Y: عایق از نوع پلی اتیلن (PE) (اولین ۲y در ردیف علامتگذاری)
2X: عایق از نوع پلی اتیلن کراس لینک شده (XLPE) (اولین ۲y در ردیف علامتگذاری)

۲– هادی‌های هم مرکز:
C: هادی مسی هم مرکز
CW : هادی مسی خالص هم مرکز بفرم پیچیده شده
CE : هادی مسی هم مرکز برای کابل‌های سه مغزی
S : شیلد مسی
SE: شیلد مسی برای هر مغزی مجزا از کابل سه مغزی
(F): پوشش ضد آب بصورت طولی

۳– زره:
F:  زره فولاد گالوانیزه بصورت سیم با مقطع تخت
G: نوار فولاد گالوانیزه به صورت مارپیچی
R: زره فولاد گالوانیزه به صورت سیم با مقطع گرد (مفتول فولادی قلع اندود)

۴– غلاف (پوشش حفاظتی):
K : غلاف سربی

Y: غلاف PVC (بین شیلد مسی و یا هادی هم مرکز و زره) (دومین y. در ردیف علامتگذاری)

2Y:  غلاف PE (دومین ۲y در ردیف علامتگذاری)
J: کابل با مغزی‌های کدگذاری شده سبز / زرد (سبز / رنگ معمولی) -با هادی حفاظتی
O: کابل بدون مغزی‌های کدگذاری شده سبز / زرد (سبز / رنگ معمولی) -با هادی حفاظتی

کدگذاری براساس نوع و شکل هادی‌های کابل:
RE: هادی تک رشته‌ای مقطع گرد RM: هادی چند رشته‌ای مقطع گرد
SE: هادی با رشته دارای مقطع قطاعی شکل
SM: هادی که هر رشته دارای مقطع قطاعی شکل و هر یک شامل چند رشته باشد.
RF: هادی چند رشته‌ای مقطع گرد و قابل انعطاف
برخی دیگر از این حرف طبق استاندارد المان V.D.E به شرح زیر می‌باشد:
N.: کابل با هادی مسی

NR: کابل با هادی آلومینیوم
H.: علامت ورق متالیزه
T.: سیم تحمل کننده در کابل کشی هوایی
R.: هادی دایره‌ای شکل
E.: هادی یک رشته و دایره‌ای شکل
M.: هادی چند رشته
S.: هادی به شکل مثلث

کاربرد کابل فشار متوسط

• این نوع کابل ر خطوط زمینی توزیع برق استفاده می‌شود.
• برای ارتباط میان ژنراتور و ترانسفورماتور افزاینده در نیروگاه‌ها از  این نوع کابل استفاده می‌شود.
• خطوط اختصاصی تأمین برق صنایع و کارخانه‌های بزرگ
• ارتباط میان ترانسفورماتور و سوئیچ گیر در پست‌های فوق توزیع و انتقال
